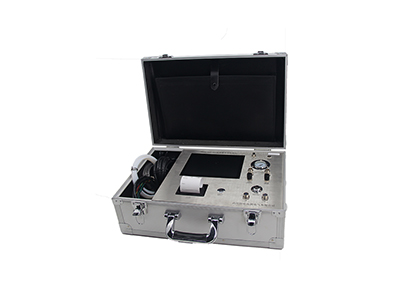

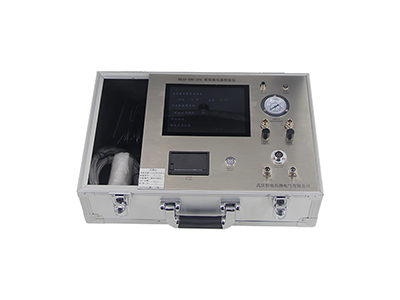

HDJD-500 SF6密度繼電器校驗裝置
HDJD-500型SF6無排放環保型密度繼電器校驗儀，是一種智能化全自動的 SF6密度繼電器校驗儀器。
持之以恒，服務電力
十年高壓試驗設備制造廠家
全國服務熱線400-027-1996
全國服務熱線400-027-1996
服務熱線400-027-1996
? ? ? ? HDJD-500型SF6無排放環保型密度繼電器校驗儀，是一種智能化全自動的?SF6密度繼電器校驗儀器。該儀器采用單周期指令微機技術，運行速度是普通單片機的10倍，能對指針式接點輸出及智能式電流輸出的SF6密度繼電器進行現場校驗，采用中斷方式對密度繼電器的動作進行實時捕獲，因此該儀器測量更準確及時。本儀器是一種可在任意環境溫度下對 SF6氣體的壓力進行標準換算的便攜式校驗儀器，它也可以對SF6密度表、壓力表進行校驗。
? ? ? ? 在封閉容器中，一定溫度下的SF6氣體壓力可代表SF6氣體的 密度。習慣上把20℃時SF6氣體壓力作為標準值。在現場校驗時，在不同的環境溫度下，測量的壓力值都要換算成其對應20℃時的 壓力值，用以判斷SF6密度繼電器的性能。
產品功能
? ? ? ? 1、繼電器校驗儀采用模數混合型單周期高速單片機為核心，其資源豐富功能強大， 數據處理能力強，因其將A/D、D/A、基準電壓、模擬放大集成在單片機內部，所以外圍電路簡單、穩定性好、準確性高。
? ? ? ? 2、儀器能對指針式和電子式密度繼電器進行全自動校驗。
? ? ? ? 3、密度繼電器1 ~ 3 組接點的初始狀態為任意形式（常開或常閉），可同時測量 1 ~ 3 組接點的響應值和恢復值，因而本儀器能適應所有的新、老形式的密度繼電器的全自動校驗。
? ? ? ? 4、儀器采用320*240大屏幕彩色液晶顯示,漢字操作界面,使用簡單方便。
? ? ? ? 5、同時提供觸摸屏按鍵和薄膜按鍵兩種模式,使用戶操作更加便捷。
? ? ? ? 6、測量時儀器同時顯示當前壓力、對應20℃時的壓力、環境溫度，解決了SF6密度繼電器現場校驗的難題。
? ? ? ? 7、測試過程為自動測量，避免了由于人為因素而產生的誤差。
? ? ? ? 8、儀器可存儲100組測量數據并保存不丟失，使每一次測量都有追溯性。
? ? ? ? 9、儀器可通過RS-232接口將測試數據上傳PC機，自動生成專用測試數據表格;也可以 通過儀器自帶的微型打印機打印現場測試數據和歷史存儲數據 。
? ? ? ? 10、儀器可以在任意環境溫度下對常溫壓力表和密度表進行校驗。
? ? ? ? 11、儀器管路全部采用進口快速接頭，連接方便而且漏氣率小。
? ? ? ? 12、儀器內部具有時鐘功能，可隨時對時鐘進行修正。
? ? ? ? 13、儀器具有自校功能。儀器長時間使用后可對儀器進行校驗修正，以保儀器的校驗精度。
? ? ? ? 14、儀器采用高精度壓力傳感器和磁流體技術產品。
? ? ? ? 15、儀器配有多種開關過渡接頭，多數開關可以實現不用拆卸進行校驗。
產品參數
| 測量精度 | 優于0.2 |
| 壓力顯示分辨率 | 0.001MPa |
| 壓力測量范圍? | 0~1.000MPa |
| 溫度測量范圍? | -20~100℃ |
| 溫度測量誤差 | ≤±1.0℃ |
| 工作原理 | 采用氣缸法自動加壓，無需外接氣源 |
| SF6氣體排放量 | 全部校驗過程SF6氣體零排放 |
| 顯示方式 | 工業級真彩液晶屏，同屏顯示實測值及標準溫度下的壓力值 |
| 操作方式 | 觸摸屏和實體按鍵兩用 |
| 數據存儲? | 至多可以保存100組測量數據 |
| 數據打印 | 自帶微型打印機，打印測試數據 |
| PC通訊方式? | RS232串口通訊(USB可選) |
| 工作電源? | 交直流兩用 AC：220V±10% ?50Hz(內置大容量鋰電池組 12V 20Ah) |
| 整機功耗 | ＜50W |
| 儀器重量? | 主機15.0Kg |
| 主機外形尺寸 | 長500mm*寬290mm*高180mm |
| 附件箱外形尺寸 | 長500mm*寬80mm*高180mm |
